SFP, SFP+, SFP28, QSFP+ 및 QSFP28의 차이점은 무엇입니까?

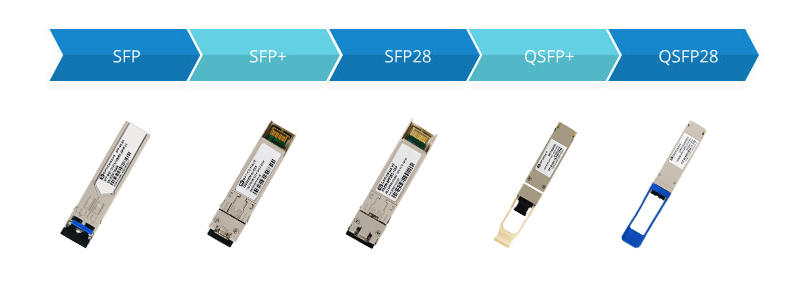

SFP, SFP+, SFP28, QSFP+ 및 QSFP28은 서로 다른 광 트랜시버 유형입니다. 그리고 이들 모두는 데이터 전송을 위해 네트워크 스위치와 기타 네트워킹 장치(예: 서버 또는 미디어 컨버터)를 연결하는 데 사용되는 핫 플러그형 네트워크 인터페이스 모듈입니다. 그렇다면 SFP 대 SFP+ , SFP28 대 SFP+, QSFP 대 QSFP28, 차이점은 무엇입니까? QSFP28은 QSFP+와 호환됩니까? SFP+ 포트에서 SFP28 트랜시버를 사용할 수 있습니까? 이 게시물은 설명을 제공합니다.
트랜시버 유형 소개
SFP와 SFP+, SFP28과 SFP+ 또는 QSFP와 QSFP28의 차이점을 파악하기 전에 SFP, SFP+, SFP28, QSFP 및 QSFP28이 무엇인지 알아야 합니다.
SFP
SFP+(Small Form-factor Pluggable Plus)는 SFP의 향상된 버전입니다. 8Gbit/s 파이버 채널, 10기가비트 이더넷 및 광 전송 네트워크 표준 OTU2를 지원합니다. SFP+는 또한 DAC(직접 연결 케이블) 및 AOC(활성 광 케이블)를 포함하여 추가 광섬유 트랜시버 없이 두 개의 SFP+ 포트를 연결 하기 위한 직접 연결을 도입합니다. 이는 인접한 두 네트워크 스위치 간의 단거리 직접 연결을 위한 매우 뛰어난 솔루션입니다.
SFP28
SFP28(Small Form-factor Pluggable 28)은 SFP+의 향상된 버전입니다. SFP28은 SFP+와 동일한 공통 폼 팩터를 갖지만 단일 레인에서 25Gb/s를 지원합니다. SFP28은 네트워킹 업그레이드를 위한 새로운 방법인 10G-25G-40G-100G를 제공합니다. 이는 차세대 데이터 센터 네트워크의 증가하는 수요를 충족하는 에너지 효율적인 솔루션입니다.
QSFP+
QSFP+는 QSFP(quad small form-factor pluggable)의 진화형입니다. QSFP는 4개의 채널을 동시에 전송할 수 있으며 각 채널은 1 Gbit/s 데이터 속도를 처리할 수 있으므로 이름이 Quad SFP입니다. QSFP와 달리 QSFP+는 4x 10 Gbit/s 채널을 지원합니다. 그리고 4개의 채널을 단일 40기가비트 이더넷 링크로 결합할 수 있습니다. QSFP+ 트랜시버는 4개의 표준 SFP+ 트랜시버를 대체할 수 있으므로 기존 SFP+ 제품에 비해 포트 밀도가 높아지고 전체 시스템 비용이 절감됩니다.
QSFP28
QSFP28(quad small form-factor pluggable 28)은 100G 애플리케이션용으로 설계되었습니다. 25Gbps에서 잠재적으로 40Gbps까지의 데이터 속도로 4개 채널의 고속 차동 신호를 제공하며 마지막으로 100Gbps 이더넷(4×25Gbps) 및 100Gbps 4X InfiniBand 향상된 데이터 속도(EDR) 요구 사항을 충족합니다. QSFP28은 사용되는 트랜시버 유형에 따라 4x25G 및 2x50G 브레이크아웃 연결 또는 1x100G를 수행할 수 있습니다.
SFP 대 SFP+ 대 SFP28 대 QSFP+ 대 QSFP28의 비교
SFP/SFP+/SFP28/QSFP+/QSFP28이 무엇인지 파악한 후 다음 부분에서는 SFP와 SFP+, SFP28과 SFP+, QSFP와 QSFP28 및 SFP28과 QSFP28을 자세히 비교합니다.
SFP 대 SFP+: 속도와 호환성이 다른 동일한 크기
SFP와 SFP+ 트랜시버는 크기와 모양이 거의 동일합니다. 이를 통해 장비 생산자는 SFP+ 포트가 있는 네트워크 스위치에 기존 SFP 물리적 설계를 재사용할 수 있습니다. 차이점은 SFP가 최대 4Gbit/s인 반면 SFP+는 10Gbit/s인 서로 다른 전송 속도를 지원한다는 것입니다. 게다가, 그들은 다른 사양을 준수합니다. SFP는 SFF-8472 프로토콜을 기반으로 하며 SFP+는 SFF-8431 및 SFF-8432를 준수합니다. 그리고 SFP 대 SFP+ 호환성 측면에서 SFP+ 포트는 종종 SFP 옵틱을 수용하지만 속도는 1Gbit/s로 감소합니다. 그리고 SFP+ 트랜시버는 SFP 포트에 연결할 수 없습니다. 그렇지 않으면 제품이나 포트가 손상될 수 있습니다.
SFP28 대 SFP+: SFP+ 포트에서 SFP28 트랜시버를 사용할 수 있습니까?
대답은 확실히 '예'입니다. 위에서 SFP28이 레인당 25Gbit/s를 처리하도록 업그레이드된 SFP+의 업그레이드 버전임이 분명합니다. 이들은 동일한 폼 팩터를 사용하며 SFP28 및 SFP+ 커넥터의 핀아웃은 결합 호환됩니다. 따라서 SFP28은 SFP+ 광학 장치와 함께 작동하지만 10Gbit/s의 감소된 속도로 작동합니다. SFP+ 모듈은 포트가 10G 전송용으로 설정될 수 있는 경우 네트워크 스위치의 SFP28 포트와 잘 작동합니다. 그렇지 않으면 SFP+ 모듈이 작동하지 않습니다. 구리 케이블의 경우 SFP28 구리 케이블은 SFP+ 버전에 비해 훨씬 더 큰 대역폭과 더 낮은 손실을 가지고 있습니다.
SFP28 대 QSFP28: 다른 원칙에 대한 작업

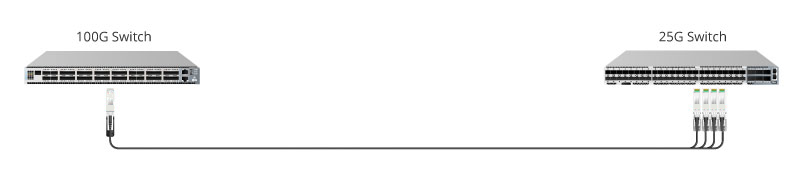

이름에 숫자 "28"이 있지만 SFP28 및 QSFP28 트랜시버는 실제로 다른 크기와 작동 원리를 채택합니다. SFP28은 25Gbit/s로 하나의 채널만 지원하는 반면 QSFP28은 각각 25Gbit/s인 4개의 개별 레인을 지원합니다. 둘 다 100G 네트워크에서 사용할 수 있지만 SFP28은 QSFP28에서 SFP28 브레이크 아웃 케이블 형태로 적용됩니다. 다음은 100G QSFP28과 4x SFP28 DAC의 직접 연결을 보여줍니다.
QSFP+ 대 QSFP28: 용도에 따라 다른 속도
QSFP+ 및 QSFP28 송수신기는 4개의 전송 및 4개의 수신 채널을 통합하고 동일한 크기를 공유합니다. 게다가 QSFP+ 및 QSFP28의 제품군에는 트랜시버 모듈과 DAC/AOC 케이블이 포함되지만 속도는 다릅니다. QSFP+ 모듈은 1x 40Gbit/s를 지원하고 QSFP+ DAC/AOC 케이블은 4x 10Gbit/s를 지원합니다. QSFP28 모듈은 100Gbit/s로 데이터를 전송할 수 있으며 QSFP28 DAC/AOC 케이블은 4x 25Gbit/s 또는 2x 50Gbit/s로 실행할 수 있습니다. 일반적으로 QSFP28 모듈은 10G 링크로 분리할 수 없습니다. 그러나 스위치가 지원하는 경우 QSFP+ 모듈을 QSFP28 포트에 삽입하는 또 다른 경우입니다(QSFP28 100G 포트에서 4x 10G 모드를 실현하는 방법은 40G, 25G 및 10G로 QSFP28 100G 포트 플레이를 방문하십시오). 이 상황에서 QSFP28은 QSFP+ 트랜시버 모듈처럼 4x10G로 분리될 수 있습니다.
결론
SFP 대 SFP+, SFP28 대 SFP+, QSFP+ 대 QSFP28, 다양한 트랜시버 유형의 모든 차이점이 이 문서에 명확하게 설명되어 있습니다. 그들 중 일부는 동일한 설계를 공유하지만 서로 다른 데이터 전송률을 위해 설계되었습니다. 그리고 비교를 통해 광 트랜시버의 진화 뒤에 있는 주요 원동력은 더 작은 폼 팩터로 더 높은 대역폭 속도를 달성해야 하는 필요성이라는 것이 분명합니다. 예를 들어 QSFP28은 동일한 폼 팩터에서 QSFP+보다 더 많은 대역폭을 제공합니다. 트랜시버 패키지에 대한 자세한 내용은 Why 100G Data Center Transceiver Prefers COB Packaging 기사를 참조하십시오.
